“剛建好的充電站，10臺320kW快充樁總功率3200kW，結果只裝了一臺3150kVA箱變，高峰時頻繁跳閘！”最近一位充電站老板在行業群里吐槽。

這樣的問題并不罕見——充電樁功率高、數量多，但變壓器選型時只看“總功率”，忽略了實際運行中的動態因素，導致要么“小馬拉大車”設備過載，要么“大馬拉小車”浪費成本。

今天我們就以“10臺320kW充電樁”為例，拆解變壓器容量的科學計算邏輯，并給出最適配的配置方案。

第一步：算清“實際需求”——總功率≠變壓器容量

很多新手建站時會直接認為：“10臺320kW=3200kW，所以選3200kVA變壓器”。但事實上，變壓器的實際容量需根據充電系統的“有效功率”匹配，關鍵要看三個核心參數：

1. 同時使用率：不是所有樁都同時滿功率運行

充電站的充電樁不會24小時全部滿負荷工作。根據《電動汽車充電站設計規范》（GB 50966-2014），不同場景的同時使用率差異很大：

• 非核心區域（如郊區、社區）：高峰時段（晚6-9點）同時使用率約50%-70%；

• 核心商圈/高速服務區：同時使用率可達80%-90%（但電網壓力大，需提前報備）；

• 新建站點初期（運營3個月內）：同時使用率普遍低于50%（用戶習慣培養期）。

取值建議：保守估計，非核心區域新建站取60%；核心區域成熟站取80%。

2. 變壓器效率：輸入功率＞輸出功率

變壓器自身有損耗（銅損+鐵損）：

• 負載率＜30%時，鐵損（空載損耗）占比高（約占額定容量的1%-2%）；

• 負載率60%-80%時，綜合效率最高（約95%-98%）；

• 負載率＞90%時，銅損（負載損耗）激增，效率下降至90%以下。

因此，變壓器的輸入功率需略高于充電樁的輸出功率，才能保證有效供電。

3. 功率因數校正：感性負載需補償

充電樁屬于感性負載（電流滯后電壓），功率因數（PF）普遍在0.9-0.95之間。若不校正，變壓器實際能帶動的有功功率會打折扣（無功功率占比過高）。

以10臺320kW充電樁為例，假設：

• 同時使用率=60%（非核心區域新建站）；

• 變壓器負載率=70%（高效區間）；

• 功率因數=0.92；

• 系統效率=95%（負載率70%時的綜合效率）。

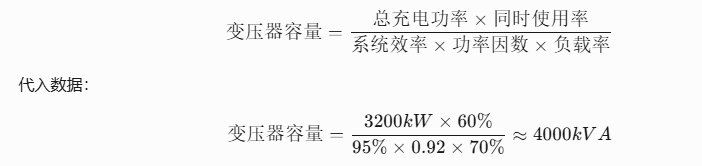

實際需匹配的變壓器容量計算如下：

第二步：單臺vs雙臺？選對配置，省30%后期成本

算清總需求后，很多人會直接選一臺4000kVA箱變。但實際運營中，“雙臺2000kVA”的配置正在成為新趨勢，原因有三：

1. 成本更低：運輸、安裝、擴容更劃算

以市場主流的10kV歐式箱變為例（含運輸、安裝調試）：

• 單臺4000kVA箱變：落地價約85萬元（重量超15噸，需大型吊車+專用場地）；

• 雙臺2000kVA箱變：總價約60萬元（單臺30萬×2，重量8噸/臺，普通貨車運輸+小場地即可）。

看似貴了25萬？但別急——

• 場地成本：單臺大箱變需15㎡以上硬化場地，雙臺小箱變僅需10㎡（分兩側布置），省5㎡租金/年；

• 擴容成本：若未來新增5臺320kW樁（總需求增至4800kW），單臺4000kVA需更換為6300kVA（約120萬），雙臺2000kVA只需加1臺2000kVA（30萬），省90萬；

• 維護成本：單臺大箱變故障時需整體停機維修（影響10臺樁），雙臺小箱變單臺故障時，另一臺可頂替5臺樁（僅影響5臺），運維效率提升50%。

2. 運行更穩：避免“過載跳閘”，延長設備壽命

接近變壓器的“安全上限”（長期90%負載會導致繞組發熱，壽命縮短3-5年）。

而雙臺2000kVA箱變采用“主備+動態分配”模式：

• 正常時段：每臺帶5臺樁（負載率≈50%，處于高效區間）；

• 高峰時段：一臺帶7臺樁（負載率≈70%），另一臺帶3臺樁（負載率≈30%）；

• 故障應急：一臺滿載（2000kVA帶9臺樁，負載率≈90%，僅限短時）。

這種設計讓變壓器長期運行在60%-80%的最佳效率區間，壽命延長至10年以上（單臺大箱變僅5-7年）。

3. 符合規范：規避“違規建設”風險

國網《電動汽車充電站設計規范》明確要求：“重要充電站（單日充電量＞5000kWh）宜采用多臺變壓器分散供電”。10臺320kW樁的單日最大充電量約24000kWh（按10小時運營算），屬于“重要充電站”，雙臺配置更符合政策導向，驗收通過率更高。

第三步：驗證結論——2臺2000kVA，才是10臺320kW樁的“最優解”

回到案例：10臺320kW充電樁，理論總功率3200kW，實際需匹配約4000kVA（按上述參數計算）。

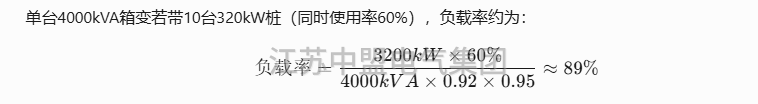

• 若選單臺4000kVA箱變：負載率長期85%-95%（接近極限），繞組發熱嚴重，故障率高；

• 若選2臺2000kVA箱變：平均負載率50%-70%（高效區間），設備壽命延長，且支持未來擴容。

寫在最后：科學配變，充電站才能“穩賺”

在新能源汽車滲透率突破40%的今天，充電站早已不是“建起來就行”，而是要“建得聰明、用得長久”。10臺320kW充電樁配2臺2000kVA箱變，表面看是“多花點錢”，實則是“省了未來的麻煩”——更低的綜合成本、更穩的運行體驗、更靈活的擴容空間，這才是充電站“賺錢機器”的核心密碼。

如果你正在規劃充電站，遇到“變壓器容量怎么選”“單臺還是多臺”這類難題，歡迎在評論區留言（附站點位置、預估流量），我們幫你免費做一份“定制化箱變配置方案”！

互動話題：你見過的充電站，變壓器配置最“踩坑”的是哪種？評論區聊聊～

---

（注：文中數據基于主流市場調研，具體配置需結合實際場地、電網條件調整，建議咨詢專業電氣工程師。）
